新风系统的管道安装及验收标准[今日介绍]

文章出处:查看手机网址
扫一扫!新风系统的管道安装及验收标准[今日介绍]扫一扫!
人气:-发表时间:2018-02-05 12:02【

随着空气污染问题越来越严重,空气质量越来越差。人们的生活受到了极大的影响。为了改善室内空气质量,越来越多的人安装新风系统,新风系统的安装对于改善空气质量有着重要作用。但是很多人对于新风系统并不是特别了解。接下来小编就来给大家介绍一下新风系统的管道安装及验收标准。

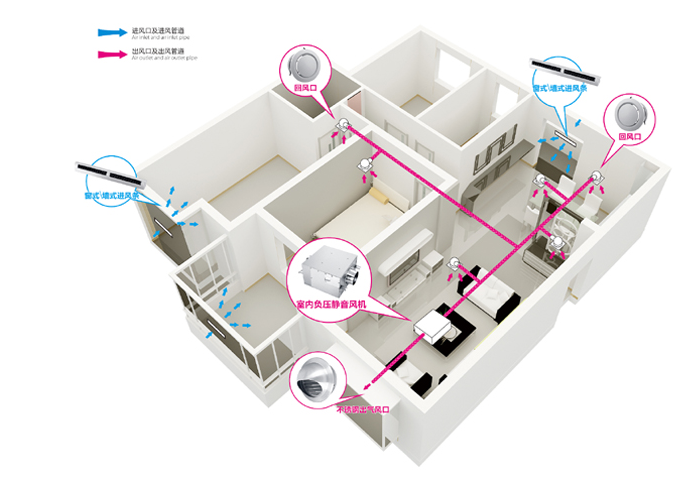

新风系统

新风管道的安装标准:

1、查看图纸,按照设计图纸,确定风管的走向,现场与图纸不符的,施工方须经过我方同意后方可施工,并附有报告材料。

2、管道的走向、管径的大小应符合图纸的要求。

3、管道在截取的时候要选用细齿锯或专用的截管工具,截口断面应平整并垂直于管轴线(可沿管道圆周作垂直管轴标记再截管),管口处的毛刺和毛边必须打磨掉。

4、管材和管件在粘合前应将承、插口处粘接表面擦拭干净,使其保持清洁,确保无尘埃与杂物;管材内径清洁无杂物,当管内有脏东西时,吊装前要清理干净。

5、管道在粘接前应进行试插以确保承、插口配合情况符合要求,并根据管件测量承口深度在管端表面划出插入深度标记(粘接时须插入深度即承口深度)。

6、涂胶,涂抹溶接剂时须先涂承口,后涂插口,重复2~3次,宜先环向涂刷再轴向涂刷,溶接剂涂刷承口时由里向外,插口涂刷应为管端至插入深度标记位置,溶接剂涂抹应迅速、均匀、适量,粘接时保持粘接面湿润且软化。涂抹溶接胶时应使用毛刷,刷宽大小合适,并宜用带盖的敞口容器盛装,随用随开。

7、连接及固化,承、插口涂抹溶接剂后应立即找正方向将管端插入承口并用力挤压,使管端插入至预先划出的插入深度标记处(即插至承口底部),并保证承、插接口的直度;同时须保持必要的施力时间约为1~3分钟,防止接口滑脱。当插至1/2承口再往里插时宜稍加转动,但不应超过90°,不应插到底部后再进行旋转。

新风系统

8、清理,承、插口粘接后应将挤出的多余的胶剂擦净。

9、风管管路应采用支吊架进行固定。支架与管道应固定稳固,无松动;本工程高层区室内风口均为侧墙安装,因此PVC硬质管道伸到室内的风管部分不能探出墙洞(孔),最好是在缩进墙洞(孔)内;多层区,PVC硬质管道伸出过墙洞500px为宜。

10、风管支、吊架的间距,如无设计要求符合下列规定:

(1)水平方向的管道,宜1.0m距离1个固定点固定卡。

(2)垂直方向的管道,宜1.0m距离1个固定点固定卡。

(3)弯头、直接、三通连接处二端0.2m内各有一个固定点。

(4)对于两端是软风管,中间是硬风管的管段最少要用2个吊卡(软硬管接头处)。

(5)对于高层区27层,卫生间层高太高,风管采用侧墙固定;其它户型均为卫生间吊顶安装。

(6)同一卫生间风管吊装应在同一水平线上,高低误差不超过1公分。

11、覆膜PVC铝箔加筋软管与硬质管道连接采用卡箍式压紧连接,连接应紧密牢固,并在连接处用胶带密封,覆膜PVC铝箔加筋软管不得有死弯及塌凹。

12、覆膜PVC铝箔加筋风管在连接硬质管道时,应尽量让风管拉直,当连接长度较长时,应每间隔1m采用管道卡扣件固定。

13、出风口与覆膜覆膜PVC铝箔加筋风管连接时,应先按照风口位置预留软管,室内风口为侧墙安装,软管预留长度为20~750px。

新风系统

14、在硬质PVC管道与主机连接部分用软管连接,软管留有一定的伸缩量(125px)。

15、风管吊卡固定要牢固,不得有松动、歪斜等现象.

16、在卫生间楼顶打孔时,一定要避开线管,否则后果自负。

以上就是小编给大家介绍的新风系统管道的安装及验收标准。相信通过小编的介绍大家对于新风系统也有了更多的认识和了解。新风系统受到了广大消费者的欢迎。大家如需了解更多相关内容可阅读《新风系统安装要点有哪些?[厂家详解]》
